SZB型水环式真空泵，可供抽吸空气或其它无腐蚀性不溶于水的、不含固体颗粒的气体。最高真空度可达85%，特别适合于做大型水泵引水用。
目前制造的本型泵有:SZB-4, SZB-8。其中4 (8)表示当水银柱高为520毫米时的气量(升/秒)。
|

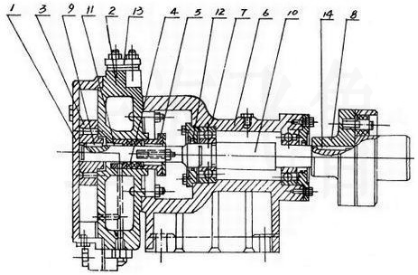

1 |
泵盖 |
3 |
叶轮 |
5 |
填料压盖 |
7 |
滚珠轴承 |
9 |
叶轮平健 |
11 |
填料环 |
13 |
法兰盘 |
|
2 |
泵体 |
4 |
填料 |
6 |
托架 |
8 |
联轴器 |
10 |
泵轴 |
12 |
轴承压盖 |
14 |
联轴器平健 |
|
型 号 |
排气量Q |
毫米汞柱（mmHg） |
最大真空 度 |
转数
（r/min）
|
电机功率（kw) |
口径 |
泵重（kg） |
||
|
m3/h |
L/S |
|
|
|
|
吸入 |
吐出 |
|
|
|
SZB-4 |
19.8 |
5.5 |
440 |
80% |
1450 |
1.5 |
ZG1" |
ZG1" |
42 |
|
14.4 |
4 |
520 |
|||||||
|
7.2 |
2 |
600 |
|||||||
|
0 |
0 |
650 |
|||||||
|
SZB-8 |
38.2 |
10.6 |
440 |
80% |
1450 |
2.2 |
ZG1" |
ZG1" |
45 |
|
28.8 |
8 |
520 |
|||||||
|
14.4 |
4 |
600 |
|||||||
|
0 |
0 |
650 |
|||||||
1.真空泵启动前，须检查电机旋转方向是否与泵的旋转方向相符。轴承运转、润滑是否正常.并检查填料压紧程度是否适当，填料不能压得过紧。正常压紧的填料能够使泵中的水成滴地向外漏出。取油浸过的石棉绳做姨料，然后从泵上的冷却管(接在泵体侧面的螺丝孔(16)上)，灌入冷却水，有汽水分离器者从汽水分离器灌入，并检查吸气管路连接是否严密后方可开启泵。
2.真空泵在正常运转时，须观察是否有振动，细听泵内是否有杂声，并侧定填料函和轴承温度(正常轴承的温度不得比环境温度高出350 C,’但工作温度不得超过70℃)。如果温度超高，应立即停车检查原因。
3.真空泵作为水泵真空引水用时，其运转期间将水泵内的空气全部吸出，直到将水泵内吸出水来以后，即开动水泵，待水泵正常工作后将真空泵停车，并将吸气管路的截门关闭。
4.真空泵停车以后，将泵体内的水放净，尤其是冷冻季节更要注意，以免使泵冻裂。如果准备长期停用.最好拆开泵的全部零件擦干，将转动部位涂上黄油或防铸油脂，再重新装好，并将吸入口和排出口塞上一木塞，放里在较干澡的地方保存。
