SK直联型水环式真空泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以使在密闭容器中形成真空。吸入气体中允许含少量液体。SK直联型水环式真空泵广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金等行业，该型号真空泵亦可用于大型水泵的引水。

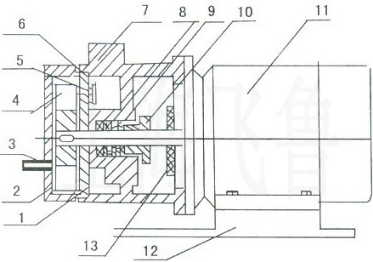

SK直联型水环式真空泵结构图

SK直联型水环式真空泵的结构如上图所示：主要是由泵盖、叶轮、泵体组成，泵体上部有进排气口法兰，轴偏心装在泵体内，叶轮用平键固定于轴上，叶轮与泵盖及圆盘间的间隙，用泵体和圆盘之间间的垫子来调整，此间隙决定气体在泵内由进气口至排气口流动中损失的大小。

SK直联型水环式真空泵填料装在泵体内，密封水经泵体上的针孔流入填料中，叶轮形成水环所需的补充水经由泵体上的弯头供给，它可与自来水或汽水分离器联在一起，供给循环水。

在SK直联型水环式真空泵圆盘上排气孔下面有几行圆孔，用橡皮球阀关闭，这些孔的作用是当叶片间气体压力达到排气力时，在排气口之前就将气体自动放出，因此减少因气体压力过大而消耗功率。

注：SK直联型水环式真空泵性能表中数据在下列条件下得出：

  1、大气压力0.1013Mpa(760mmHg)

  2、进水温度15℃

  3、吸入空气温度20℃

  4、空气相对湿度70%

  5、性能允许偏差±5%

泵安装前，转动电机风扇叶片，以证实是否有卡住现象(泵运到安装地点时包装损坏或存放受潮，以及泵在出厂后八个月再行安装者，应在安装前安部拆开检查清理)。在供水管路上须安有阀门，以便调整供水量，供水压力宜在0.1MPa左右。

1．应定期的压紧填料，如填料因磨损而不能保证所需要的密封性时，应换新填料，填料不能压的过紧，正常压紧的填料允许水成滴漏出，其量不得太多，应用油浸的石棉绳作填料。

2．经常检查滚球轴承的工作和润滑情况。

3．正常工作的滚动轴承，其温度比周围温度高15℃~20℃，最高不允许超过55℃~60℃，正常工作的轴承每年应装油3~4次。每年至少清洗轴承一次，并将润滑油全部更换。
