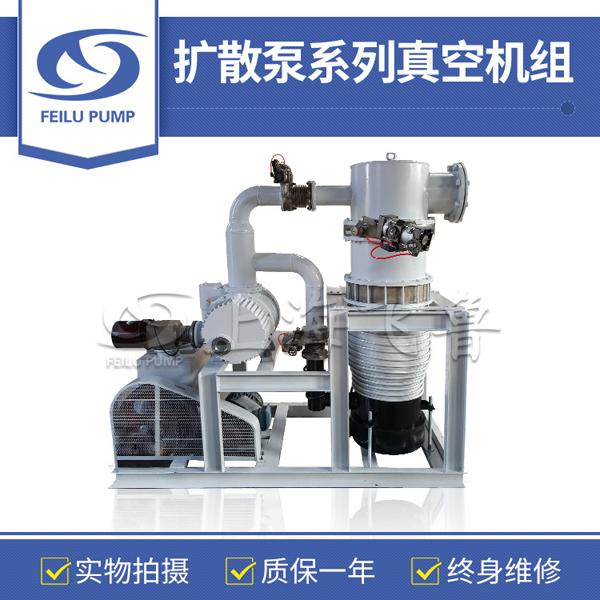

扩散泵系列真空机组以罗茨旋片机组作为预抽，扩散泵主体及挡板均有改进，使得在较低真空领域抽速有较大成度增加。它以油扩散泵为主泵和阀门、水冷挡板、管道、机械真空泵（前级泵）等组成高真空抽气系统，可获得（10-2—10-4Pa）的工作真空度。扩散泵系列真空机组可作为真空冶炼、真空烧结、真空热处理、真空镀膜、真空钎焊、真空浸渍、太空模拟试验装置等高科技设备的高真空获得装置，以及其它需要在10-1 --10-4帕的低气压(高真空)环境下工作的真空系统的配套设备。

在线咨询

全国热线

400-021-5161

产品详情

扩散泵系列真空机组的概述：

扩散泵系列真空机组的特点是抽气能力大，抽速从190L/S至49000L/S范围内可供选择；并可长时间稳定连续工作。扩散泵系列真空机组被广泛地应用在电子、化工、冶金、航空、航天、材料、生物医药、原子能、宇宙探测等高科技领域。如各种真空炉、真空镀膜设备、真空冷冻干燥设备等。典型真空机组是用气动阀门程序控制。如需其他驱动方法，请在订货时注明。

扩散泵系列真空机组的性能参数表：

型号 Model

JK-100

JK-150

JK-200

JK-300

JK-400

JK-630

JK-800

极限压力(Pa)

10-4

抽气速率(1/S)

100

280

420

900

1800

4000

6500

最大排气压力(Pa)

加热功率(Kw)

0.8

1.5

2.1

4.8

8.4

19.8

配用主泵

K-100

K-150

K-200

K-300

K-400

K-630

K-800

配用挡板

LB-100

LB-150A

LB-200B

LB-300A

LB-400

LB-630

LB-800

配用阀门

GD-100

GD-150

GD-200

GDQ-300

GDQ-400

GDQ-630

GDQ-800

配用前级泵

2X-4

2X-8

2X-15

2X-30

2X-70

2X-70 ZJ-600

接口法兰

LF-100

LF-150

LF-200

LF-300

LF-400

LF-630

LF-800

结构尺寸(mm)

870

950

1000

1300

1600

2000

2400

550

650

750

850

950

1100

2000

型号 Model		JTK-100	JTK-150	JTK-200	JTK-300	JTK-400	JTK-500
极限压力(Pa)		10-4
抽气速率(1/S)		180	370	600	1400	2500	4000
最大排气压力(Pa)		35
加热功率(Kw)		0.8	1.2	1.5	2.4	4.5	6
配用主泵		TK-100	TK-150	TK-200	TK-300	TK-400	TK-500
配用挡板		LB-100	LB-150A	LB-200B	LB-300A	LB-400	LB-500
配用阀门		GD-100	GD-150	GD-200	GDQ-300	GDQ-400	GDQ-500
配用前级泵		2X-4	2X-8	2X-15	2X-30	2X-70	2X-70 ZJ-600
接口法兰		LF-100	LF-150	LF-200	LF-300	LF-400	LF-500
结构尺寸(mm)	H	870	950	1000	1300	1600	1700
结构尺寸(mm)	L	650	750	850	950	1150	1500

扩散泵系列真空机组选型须知：

一、请提供以下详细数据：①扩散泵系列真空机组的产品名称与型号②扩散泵系列真空机组的真空度要求单位PA或MPA③扩散泵系列真空机组抽速要求单位L/S或M3/MIN④扩散泵系列真空机组的使用与否和工作条件⑤扩散泵系列真空机组的电机功率（KW）⑥扩散泵系列真空机组的转速（r/min）⑦扩散泵系列真空机组的电压〔V〕⑧扩散泵系列真空机组的进出口口径⑨扩散泵系列真空机组的材质要求⑩扩散泵系列真空机组是否带附件，以便我们的为您正确选型。
