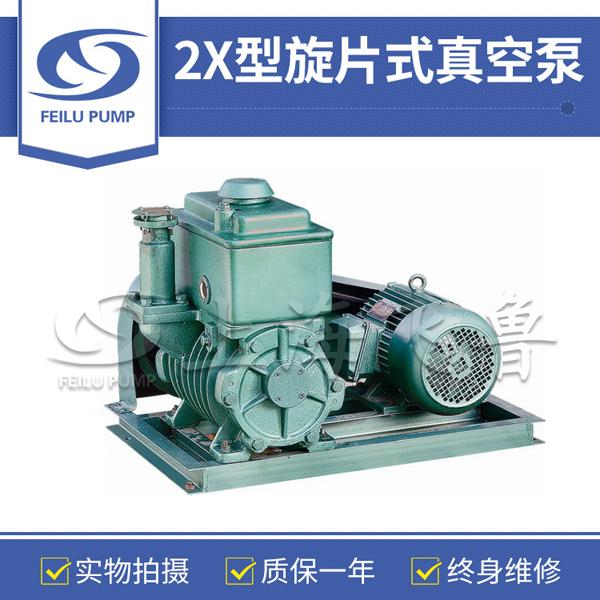

1、2X型旋片式真空泵是用以抽除特定密封容器内的气体,使该容器获得一定真空的基本设备,由于现代科学技术的高度发展,真空泵的应用遍及各个科学领域和各种企业事业单位,可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。
2、由于2X型旋片式真空泵是用黑色金属制造,而且比较精密,整个泵的工作都是联系在一起的,所以2X型旋片式真空泵不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体,也不可做为压缩机和输送泵使用。如有气镇装置的泵,可抽除一定地的可凝汽体。
3、2X型旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业,以及配合其它真空作业之用。
4、2X型旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。
参数/型号 |
2X-4A |
2X-8A |
2X-15A |
2X-30A |
2X-70A |
2X-100A |
|
抽气速率(L/s) |
4 |
8 |
15 |
30 |
70 |
100 |
|
极z限压力(Pa) |
分压力 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
全压力 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
|
电动机功率(kw) |
0.55 |
1.1 |
2.2 |
3 |
5.5 |
7.5 |
|
转速(r/min) |
450 |
320 |
320 |
450 |
420 |
360 |
|
温度(℃) |
≤40℃ |
||||||
噪音(dBA) |
≤75 |
≤78 |
≤80 |
≤82 |
≤86 |
≤90 |
|
进气口径(mm) |
25 |
40 |
40 |
65 |
80 |
90 |
|
用油量(L) |
1 |
1.5 |
2 |
3 |
4.2 |
5 |
|
外形尺寸(mm) |
540×335×380 |
790×430×540 |
790×530×540 |
780×500×560 |
910×650×700 |
113×740×690 |
|
适用电磁压差阀 |
DDC-JQ25 |
DDC-JQ40 |
DDC-JQ40 |
DDC-JQ65 |
DDC-JQ80 |
DDC-JQ100 |
|
冷却水量(L/mm) |
― |
― |
― |
71 |
72 |
72 |
|
毛重/净重(Kg) |
55/50 |
158/148 |
202/190 |
230/216 |
338/320 |
400/370 |
注:(1)真空度是指被抽容器内剩余气体压强,以分压强为我厂出厂标准,总压强为辅助标准,热偶计测的是各种蒸汽和永久气体的总压强,而麦氏表只能测出永久气体占的分压强,故二表的数值有一定的差异。
(2)抽气速率是根据几何尺寸算出的在大气压强时,实际抽速与几何抽速基本相符合,在各种不同的压强时,抽速有一定下降。
(3)温升是指泵温稳定后,在排气阀门处的油的温度与室温之差。
(4)2X型旋片式真空泵型号表示方法:如2X-4,2代表双级泵,X代表旋片式真空泵,一横线后面的数字4代表每秒钟的抽速。

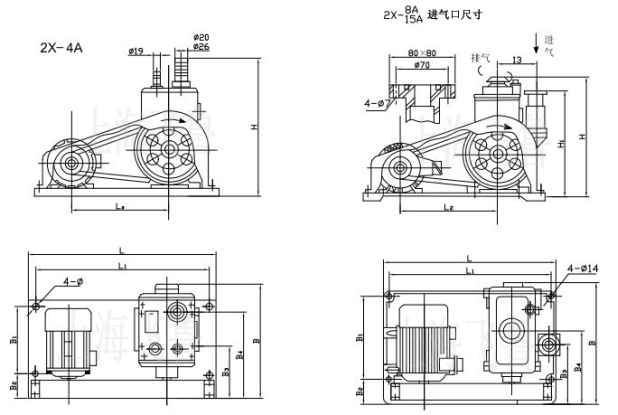

型号/外形尺寸 |
L |
L1 |
L2 |
B |
B1 |
B2 |
B3 |
B4 |
H |
H1 |
2X-4A |
560 |
532 |
297 |
342 |
198 |
77.5 |
160 |
260 |
392 |
/ |
2X-8A |
792 |
736 |
407 |
431 |
270 |
104 |
215 |
274 |
540 |
492 |
2X-15A |
792 |
736 |
407 |
531 |
364 |
110 |
261 |
324 |
540 |
492 |

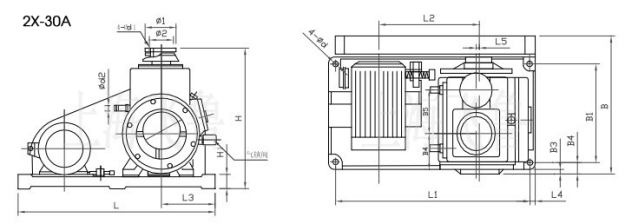

型号/外形尺寸 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
H |
H1 |
Φd |
Φd1 |
Φd2 |
Φ1 |
Φ2 |
2X-30A |
780 |
730 |
375 |
225 |
25 |
10 |
8 |
498 |
340 |
25 |
18 |
128 |
155 |
557 |
55 |
16 |
9 |
12.5 |
125 |
105 |

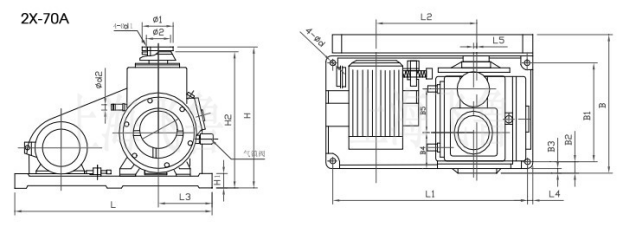

型号/外形尺寸 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
H |
H1 |
H2 |
Φd |
Φd1 |
Φd2 |
Φ1 |
Φ2 |
2X-70A |
904 |
835 |
445 |
286 |
30 |
15 |
10 |
680 |
460 |
35 |
25 |
175 |
225 |
690 |
70 |
715 |
20 |
11 |
12.5 |
150 |
125 |
1、旋片真空泵运转注意事项:
(1)断续起动1—2次,观察在运转中有无异常声响及特殊的震动,无问题方可边续运转。
(2)注意油面应在视镜的两条油标线之间,油量多了会引起起动困难、返油、喷油等不良现象,少了则影响真空度。油量不足时应通过加油孔加油。注意久停的泵油面要下降,将泵连续运转几转后,油面才会上升。
(3)打开冷却水
(4)打开泵进气嘴上的阀门,打开的大小视具体情况而定。
2、对初次安装好的旋片真空泵,应先做一次试车运转,此时泵应无安装不当的振动及无特殊冲击声响,电机不应超负荷,油温和极限真空度应符合技术规格。
3、停旋片真空泵时应先关断进气嘴上的阀门,装有放气阀者对泵放气,再截断电源,再停水源。
4、旋片真空泵使用中注意事项:
(1)经常注意油位。
(2)泵起动后再缓慢打开阀门。
(3)经常注意泵运转是否正常,有无特殊声响,电机是否超负荷运转。
(4)注意冷却水是否中断。
(5)注意泵温升不超过40℃
(6)如停车后旋片式真空泵温要下降到5℃以下时,泵内冷水必须除净。
1、旋片真空泵在工作中除了注意以上事项外,尚须注意下列事项:
(1)旋片真空泵须经常保持清洁,泵上不得放置其他物件。
(2)注意皮带松紧是否适当,第半年年调整一次。
(3)管道接头是否漏气,及时杜绝。
2、旋片真空泵连续工作三月至半年之后,就应换油一次,在湿度较大的地区,在潮湿季节工作的泵,或被抽气体污染很大的,应根据具体情况酌情缩短换油时间。
换油事项如下:
(1)将旋片真空泵拆除真空系统,把底盘电机一端垫高些,打开放油塞放油,转动真空泵、捂住排气口,使腔内污油全部从放油口放出,再从进气口处加入新油100—500ml持续转动5—10转以上对,内部进行清洗,照此操作3—5次,特污油放清后,再装上放油塞,将泵放平,从进气口及加油孔分别加入新油,换油即告完毕。
(2)换油时不宜长久开动电机,以免使排气阀片跳动过于剧烈和疲劳。
(3)严禁用煤油、汽油、酒精等对泵作非拆卸的清洗。
注:旋片式真空泵换油最好的油温升高后进行。 3、如停旋片真空泵时间较长,应取下排气罩放上排气塞,封闭进气口,放净积水。
1、该泵仅用来抽气体,不能用来抽除含易爆、易燃、有毒、对真空油起化学反应的及有腐蚀性的气体。尽管能用来抽经常存在于大气中的少量颗粒,但不能用来抽加工物体、化学物、冷凝物、粉末或其他颗粒。它们会损坏设备,降低性能,缩短使用寿命。
2、使用前必须按照电力部门要求操作,首先点动电机,检查旋向符合要求后,方可投入正常连续运转。泵不允许反向运转,以免损坏泵以及系统。
3、请勿放在雨淋、蒸汽或湿度过重的地方,否则会导致电击,短路和整个系统的损坏。
4,检查加油和修理泵之前,一定要先断开电路。
5、无论何时更换电线都要使用合格的电缆。
6、用适当的电路熔断器防护短路。
7、请勿把手指或外物伸入运动部件的旋转范围内,以免产生严重的人身危害或者使泵以及其他部件收到损坏。
8、为确保安全,使用高级汽油对泵内部及零件清洗时,应杜绝明火。
注意1,水冷泵的冷却水通道不能阻塞。停水。负责泵会过热。如果出现这种情况请停泵使之冷却,拆卸零件,检查损坏部位,必要时进行修理。
注意2,定期进行保养,否则泵会损坏甚至缩短使用寿命。只可在断开电路停泵之后,才能保养。
注意3,泵运行的环境温度是5℃-40℃。否则会导致泵损坏甚至缩短使用寿命。
注意4,泵应安置在安全的场所:通风良好,基础结实平坦,地面干净无灰尘和污垢。2X-30A、70A用底脚螺钉紧固。不能抽腐蚀性气体,否则会损坏装置,降低性能甚至缩短使用寿命。
注意5,未注明安装尺寸的泵,由用户按实际确定。
注意6,泵进气口压力小于1330帕条件下,泵允许长期连续运转,进气压力在6000帕至大气压下,运转不能超过3分钟。
注意7,维修保养请专业人员处理或来电来信我厂销售人员询问。
