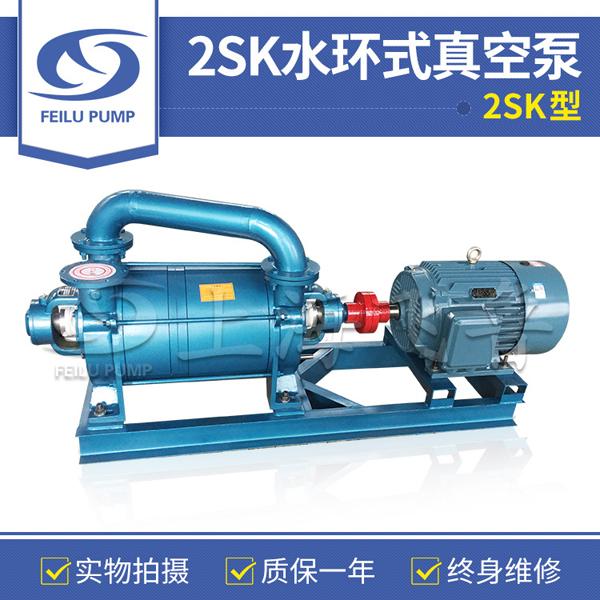

2SK型水环式真空泵及2SK-P1系列两级水泵真空泵-大气喷射泵机组是我厂根据行业标准JB/I7255-94《水环式真空泵和水环压缩机型式与基本参数》之规定发展的真空泵及真空机组，具有真空度高，在高真空区间抽速大以及结构紧凑、使用可靠、装拆方便等特点。机组是由两级水环真空泵和一级大气喷射泵组成，用户根据需要可单独使用两级水环真空泵。
2SK水环式真空泵相当于2台SK系列水环真空泵串联使用。
因SK系列水环真空泵只能达到-700mmHg的极限真空度，为达到较高真空及高真空下的较大抽气速率，20世纪80年代国内开发了2SK水环式真空泵。
随着2BV及2BE1系列新一代节能型产品的出现，2SK系列将逐渐被取代。
2SK－P1系列两级水环真空泵－大气喷射泵机组主要工作在绝压10~50mmHg下，但其在高真空区效率较低，如需长期运行可选用罗茨水环真空机组，如此可获得高真空区抽气最佳效率。
两级水环真空泵或机组是用来抽吸空气或其它不溶于水，不含固体颗粒、无腐蚀性的气体，以便在密闭容器内形成一定的真空度，最适宜于轻纺、食品、冶金、化工等工业部门用于真空蒸发、真空浓缩、真空回潮、真空干燥、真空冶炼等工艺过程。
2SK型水环式真空泵工作原理如图一所示，叶轮偏心地装在泵体内，当叶轮旋转时，水受离心力的作用向四周甩出，在2SK型水环式真空泵体内壁与叶轮之间形成旋转液环。水环上部内表面与叶轮轮毂相接触，当叶轮沿顺时针方向转动时，在前半转的过程中，水环内表面逐渐与轮毂脱离，相邻两叶片之间所形成的空腔逐渐增大，被抽气体通过泵进气管，经月牙形吸气孔不断被吸入空腔内；后半转的过程中，水环内表面逐渐与轮毂接近，两相邻叶片之间空腔逐渐缩小，气体被压缩，因而压力不断增加，当压力增加到大于外界压力时，气体被排出，从而不断地抽走密封容器的气体，使其形成一定的真空。

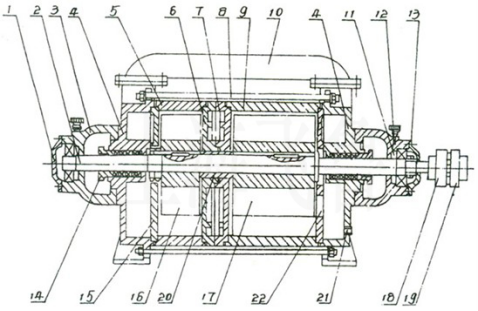

图二：抽气量1.5m3/min（2SK—1.5）以上两级水环泵结构图
1、后轴承压盖 2、轴 3、轴承架 4、前后端盖 5、短泵体 6、中间壁（B） 7、中间壁（A） 8、拉紧螺栓 9、长泵体 10、连通管 11、调整垫 12、油杯 13、前轴承压盖 14、填料压盖 15、后盖园盘 16、短叶轮 17、长叶轮 18、泵联轴器 19、电机联轴器 20、轴套 21、进水孔 22、前盖园盘
|
型号 |
抽气量
(m3/min)
|
极限真空度
(MPa)
(毫米汞柱)
|
功率
KW
|
泵转速
r.p.m
|
供水量
(L/min)
|
口径
(mm)
|
泵总重
(KG)
|
建议替代
产品型号
|
||
|
最大 |
吸入压力为
-0.093MPa
-700mmHg时
|
|
|
|
|
进 |
出 |
|
|
|
|
2SK-1.5 |
1.5 |
0.9 |
-0.098
(-735)
|
4 |
1440 |
10-15 |
40 |
40 |
200 |
2BV5110 |
|
2SK-3 |
3 |
2 |
7.5 |
1440 |
15-20 |
40 |
40 |
260 |
2BV5111 |
|
|
2SK-6 |
6 |
4 |
15 |
1460 |
25-35 |
50 |
50 |
460 |
2BV5131 |
|
|
2SK-12 |
12 |
8 |
22 |
970 |
40-50 |
100 |
100 |
850 |
2BE 202 |
|
|
2SK-20 |
20 |
14 |
45 |
740 |
60-80 |
125 |
125 |
1550 |
2BE252-660 |
|
|
2SK-30 |
30 |
20 |
55 |
710 |
60-80 |
125 |
125 |
1800 |
2BE 253-660 |
|
注：1、表中所列性能指标指下列规定条件下的性能指标：①大气压力0.1013Mpa(760mmHg) ②进水温度15℃ ③吸入空气温度20℃ ④空气相对湿度70%。
2、2SK型水环式真空泵供水量为吸入压力-0.05Mpa(-400mmHg)时的数值，极限真空时可大于此值。
3、2SK型水环式真空泵性能允差±10%。
4、吸气压力为-0.093MPa时抽气量为加电磁阀控制大气泵时的抽气量。

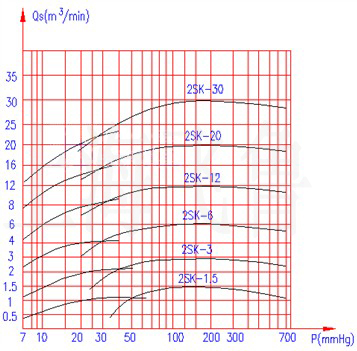

该性能曲线是在吸入介质为20℃的饱和空气，工作液温度15℃，排气压力1013mba的状态下得到的。性能允许差±10%，图中左侧为配用大气喷射器的性能曲线。
|
故障 |
原因 |
解决方法 |
|
抽气量不够 |
1、间隙过大 |
1、调整间隙 |
|
|
2、填料处漏气 |
2、压紧或更换填料 |
|
|
3、水环温度高 |
3、增加供水量 |
|
|
4、管道系统漏气 |
4、拧紧法兰螺栓，更换垫片或补焊裂纹等。 |
|
真空度降低 |
1、管道系统方面 |
|
|
|
①法兰联接处漏气 |
1、①拧紧法兰螺栓或更换垫片 |
|
|
②管道有裂纹 |
②焊补或更换 |
|
|
2、水环泵方面 |
|
|
|
①填料漏气 |
2、①压紧填料更换新填料 |
|
|
②叶轮与侧盖间隙过大 |
②更换垫片调整间隙 |
|
|
③水环发热 |
③降低供水温度 |
|
|
④水量不足 |
④增加供水量 |
|
|
⑤零件摩擦发热，造成水环温度升高 |
⑤调整或重新安装 |
|
振动或有响声 |
1、地脚螺栓松动 |
1、拧紧地脚螺栓 |
|
|
2、泵内有异物研磨 |
2、停泵检查取出异物 |
|
|
3、叶片脱落 |
3、更换叶轮 |
|
|
4、气蚀 |
4、打开吸入管道阀门 |
|
轴承发热 |
1、润滑油不足 |
1、检查润滑情况、加油 |
|
|
2、填料压的过紧 |
2、适当松开填料压盖 |
|
|
3、没供密封水或不足 |
3、供给密封水或增加水量 |
|
|
4、轴承或轴或轴承架配合过紧，使滚珠与内外圈间隙过小，发生摩擦。 |
4、调整轴承与轴或轴承架的配合 |
|
起动困难 |
1、长期停机后，泵内生锈 |
1、用手或特制工具转动叶轮数次 |
|
|
2、填料压紧 |
2、柠松填料压盖 |
|
|
3、叶轮与泵体发生偏磨 |
3、重新安装并调整 |
