  • 2BV型水环式真空泵
2BV型水环式真空泵
2BV型水环式真空泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以使在密闭容器中形成真空,吸入气体中允许含少量液体。由于在2BV型水环式真空泵工作过程中气体的压缩过程是等温的,所以在压缩和抽吸易燃易爆气体时,不易发生爆炸,所以其应用更加广泛。2BV型水环式真空泵亦可用于大型水泵的引水。作为压缩机使用时,其压力最大至0. 26MPa(绝压),可以完全取代往复式真空泵。
全国热线

400-021-5161

  • 产品详情
  2BV型水环式真空泵用途

    2BV型水环式真空泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以使在密闭容器中形成真空,吸入气体中允许含少量液体。由于在2BV型水环式真空泵工作过程中气体的压缩过程是等温的,所以在压缩和抽吸易燃易爆气体时,不易发生爆炸,所以其应用更加广泛。2BV型水环式真空泵亦可用于大型水泵的引水。作为压缩机使用时,其压力最大至0. 26MPa(绝压),可以完全取代往复式真空泵。

  2BV型水环式真空泵使用范围

·真空过滤(脱水)

造纸厂、铁矿厂、造煤厂、铝矿厂、化学制品厂、纸盒厂等。

·真空蒸馏

牛奶厂、食品厂、化工厂、纸浆厂。

·真空造型

塑料厂、橡胶厂、轮胎厂。

·真空浸渍

食品加工、木器加工、纺织厂、胶台板厂。

·真空消毒

医院、医务室、实验室、无菌室等。

·真空引水

自来水厂、排灌站。

·真空脱气

瓶装厂、水软化、食品加工、食品包装。

·真空输送

卷烟厂、制罐厂。

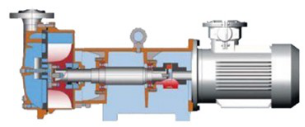

  2BV型水环式真空泵/压缩机3D内部结构图:

2BV2型水环式真空泵:

2BV5型水环式真空泵:

2BV6型水环式真空泵:

主要特点:

◆电机直联设计,节省空间,易于安装,维修方便;

◆全部采用国外进口机械密封作为标准配置;

◆全部设有汽蚀保护管接口,如在极限压力下工作,开启汽蚀保护管接口(或与分离器连接)可在最大限度保证吸气效果的情况下消除汽蚀声,并对泵进行保护;

◆2BV型铜叶轮强度高,经久耐用,并提高了泵的耐腐蚀性。如过流部件采用不锈钢材质,可工作在更为苛刻的环境中;

◆独特的柔性排气口设计,不会产生过压缩,确保了2BV在其性能范围内效率最佳;

◆全部采用Y2系列电机,防护等级IP54、IP55(普通为IP44),绝缘等级为F级绝缘(普通为B级绝缘)

◆全部采用NTN或NSK进口轴承;

◆2BV型水环式真空泵可实现柔性密封件全部为聚四氟乙烯,从而可大大延长真空泵在苛刻工况下的使用寿命。

  2BV型水环式真空泵主要技术指标:

产品型号

极限压力
Mbar(Pa)

最大气量
M3/min

功 率
KW

转 速
Rpm

水耗量
L/min

噪 声
dB(A)

重 量
Kg

2BV2060

33(3300)

0.45

0.81

2880

~2

62

20

2BV2061

33(3300)

0.87

1.45

2880

~2

65

22

2BV2070

33(3300)

1.33

2.35

2880

~2.5

66

31

2BV2071

33(3300)

1.83

3.85

2880

~4.2

72

42

2BV5110

33(3300)

2.75

4

1450

~7

63

78

2BV5111

33(3300)

3.83

5.5

1450

~8.5

68

100

2BV5121

33(3300)

4.68

7.5

1450

~10

69

145

2BV5131

33(3300)

6.68

11

1450

~15

73

165

2BV5161

33(3300)

8.3

15

970

~20

74

252

2BV6110

33(3300)

2.75

4

1450

~7

63

107

2BV6111

33(3300)

3.83

5.5

1450

~8.5

68

142

2BV6121

33(3300)

4.68

7.5

1450

~10

69

198

2BV6131

33(3300)

6.68

11

1450

~15

73

238

2BV6161

33(3300)

8.3

15

970

~20

74

350

注:

1、表中所列数据在下列技术条件下测出:

① 大气压力101325Pa(1013mbar)

② 进水温度15℃

③ 吸入空气温度20℃

④ 空气相对湿度70%

2、表内性能允许偏差±10%

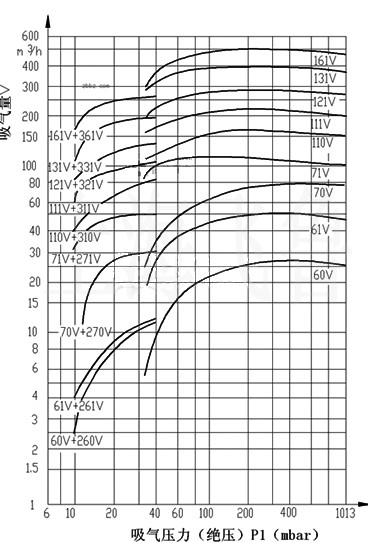

2BV型水环式真空泵性能曲线图表

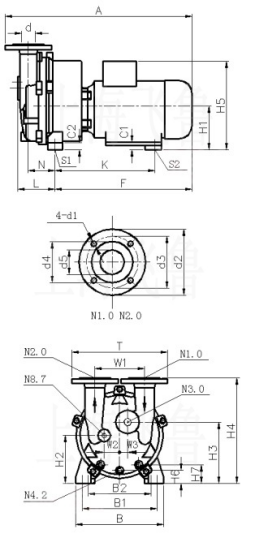

2BV型水环式真空泵外型及安装尺寸

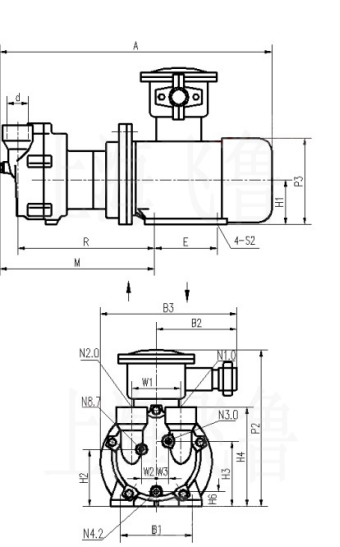

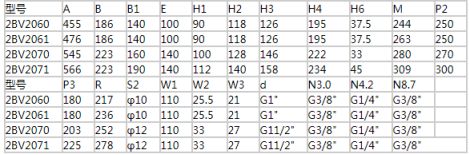

2BV2060、2BV2061、2BV2070、2BV2071外形及安装尺寸

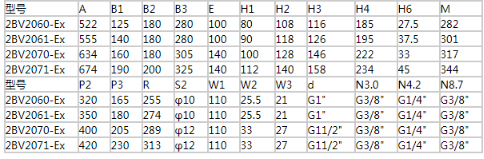

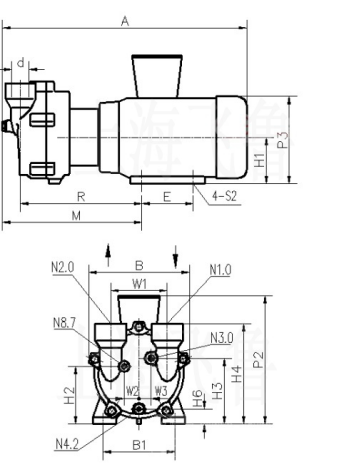

2BV2-Ex水环真空泵外形尺寸

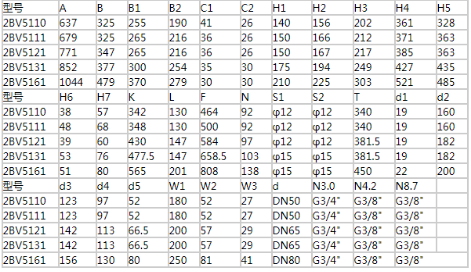

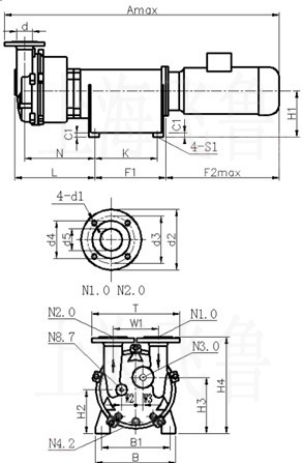

2BV5110、2BV5111、2BV5121、2BV5131、2BV5161外形及安装尺寸

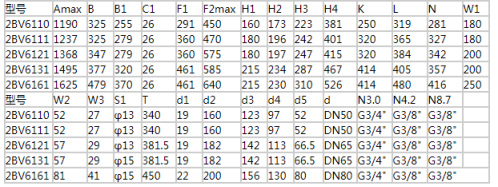

2BV6110、2BV6111、2BV6121、2BV6131、2BV6161外形及安装尺寸

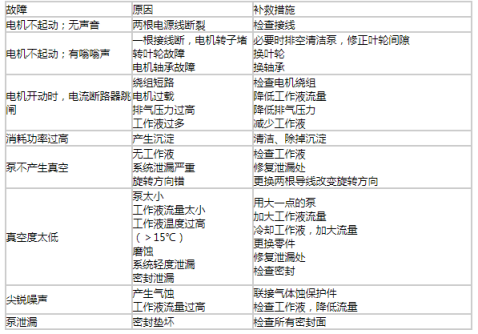

2BV型水环式真空泵的故障及消除方法
