罗茨真空机组如何选择

发布时间:2019-07-19 浏览次数:1002
信息摘要:
组成罗茨泵真空机组,罗茨泵与前级泵的抽速比的选择是很重要的。因为罗菠泵的压缩比很有限。这一压缩比决定着前级泵的容越,因压缩比是两者抽速的反比。一般压缩比在2~10内选取。另外应当考虑对预抽时问的要求。真空设备是作为辅助设备应用于各种机械设备中的.如果正常工作时间远比预抽时间,可选较小的前级泵(压缩比可大些),若真空窒较大.而且要求很快预抽,就用较大的前级泵。有时为了更好地发挥设备的效率,机组前装有一台较大的预抽泵,在正常工作后停掉它,而用较小的前级泵维持,这样做是为了节约功率。
1、罗茨泵的前级泵
    组成罗茨泵真空机组,罗茨泵与前级泵的抽速比的选择是很重要的。因为罗菠泵的压缩比很有限。这一压缩比决定着前级泵的容越,因压缩比是两者抽速的反比。一般压缩比在2~10内选取。另外应当考虑对预抽时问的要求。真空设备是作为辅助设备应用于各种机械设备中的.如果正常工作时间远比预抽时间,可选较小的前级泵(压缩比可大些),若真空窒较大.而且要求很快预抽,就用较大的前级泵。有时为了更好地发挥设备的效率,机组前装有一台较大的预抽泵,在正常工作后停掉它,而用较小的前级泵维持,这样做是为了节约功率。

    对罗茨真空泵机组的极限压力的要求,也是选择前级泵必须考虑的,对极限真空度要求较高(达1×10-3Pa~1×10-2Pa压力)一般选用双级旋片式油封机械泵或双级滑阎机械泵作为前级泵。极限真空度要求在(1×10-2Pa~1×10-1Pa)之间可选用单级油封机械泵作为前级泵,极限真空度要求在133~1333pa之间可选用往复式真空泵或液环式真空泵作为前级泵。
    当选用往复式或液环式粗真空泵作为罗茨真空泵的前级泵时,前级泵的抽速一般为罗茨真空泵的1/2-1/4,不能太大,否则将使压缩比过大,造成罗茨真空泵的排气温度高而不能正常工作。选用前级泵时还必须考虑被抽气体中是否有腐蚀性介质,是否含有可凝性气体,是大量的还是微量的。如果含有腐蚀性气体.就不能选用油封机械泵,油封机械泵还不适宜抽除含有大量可凝性蒸汽的气体,否则将会使密封液很快乳化,抽除含有微量可凝性蒸汽的气体时,也必须采用带有气镇装置的油封机械泵作为前级泵。

    为了获得在低入口压力(1-100pa)时的高的抽气速率,可用一台罗茨真空泵作为另一台罗茨真空泵的前级泵组成的三级或四级机组,此时罗茨真空泵之问的抽速比一般在2~5之间。

    单级水环泵极限真空度不高。但其结单、维修方便,一般作为低真空、大抽速时使用,比如大量负压操作可以采用单极水环泵。而双级水环泵,可以提高真空机组的极限真空度,所以双级水环泵广泛用于真空机组中。一台罗茨泵的极限真空度是较低的,特别是当它与水环泵组合运行时,使用范围受到限制,整个机组的极限真空度可能更低,但若用两台或多台罗茨泵串联再与水环泵组合,就能大大提高机组的极限真空度。故在这种类型里通常见到的是两台罗茨泵串联后再用双级水环泵作前级泵组成机组。但水环泵作为前级泵,其极限真空度为此时温度下水的饱和蒸汽压,特别在炎热的天气,水温比较高,极限真空度急剧下降,这样影响了真空机组的极限真空度,为了克服这种情况,必须多台罗茨泵串联使用,通过各级罗茨泵的不断增压,也可以达到较高的真空度,一般2SK水环泵串联ZJ150罗茨泵两台,可以达到20pa的极限真空度。

2、机组-罗茨泵-前级泵性能关系
   机组的性能与罗茨泵的性能密切相关,而罗茨泵的性能又随前级泵的不同而有所不同。
2.1由于罗茨泵的转子与转子之间、转子与壳体之间存在着间隙,因此有返流存在,而这种返流受进口压力和出口压力的影响,即使是同一台罗茨泵,使用不同的前级泵时,其抽气速率也会有所不同。
罗茨泵的抽气速率可由下式确定:
δ=δ0(P2/P1/K)
式中:δ0一设计的抽气速率:
      P1一进口压力:
      P2一出口压力;
      K一固有常数,由该泵转子的形状、间隙量、转子圆周速度和出口压力来确定。
      由上式可知,抽气量受到出口压力与进口压力之比的影响,亦即若增加前级泵的抽气速率,那么罗茨泵的抽气速率也会增大。

2.2极限压力由泵的抽气速率,各间隙的返流量,泵体泄露量及高真空侧的放气量所决定
真空机组计算公式
    在这些参数中,Q1受排气压力即前级泵的极限压力的影响很大,在用水环泵作前级泵时,罗茨泵的极限压力随水在不同温度时饱和蒸汽压的不同而不同。 3罗茨泵配备不同前级泵的性能比较

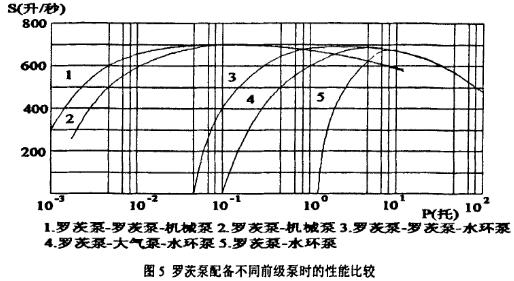

    罗茨泵在配备不同前级泵时,性能是大不相同的,如图5所示:
    由图可见,前级泵的极限真空度愈高时,机组的极限真空度也随之增高:两级罗茨泵串联使用,则能提高机组的极限真空度(实质上就是前一个罗茨泵为后一个罗茨泵的前级泵),且性能曲线平缓扩大,也即使用的范围扩大(由曲线1与2,曲线3与5的比较而得)。机组1、2的曲线大致相同。同样,机组3、4、5的曲线也有相同之处。然而1、2机组曲线和3、4、5机组曲线却是完全不同的两组曲线。这说明对于同一罗茨泵而言,选用不同的前级泵时,其机组的性能曲线有本质的差异。由此可见,前级泵对机组性能有相当大的影响。
罗茨泵配备不同前级泵时性能比较
